Процесс реализации технологии коробчатых габионов начиная с подготовки и заканчивая монтажом
В российском строительстве технология устройства коробчатого габиона от подготовки до монтажа приобретает особую актуальность для защиты от эрозии в речных долинах. По свежим данным Росводресурсов за 2026 год, такие конструкции предотвратили ущерб на сумму более 5 миллиардов рублей в зонах подтопления. Коробчатые габионы - это модульные элементы из металлической сетки двойного кручения, наполненные камнями, интегрируются с природой, обеспечивая дренаж и устойчивость в соответствии с требованиями СНи П 2.06.01-86, обновленными для современных условий. Понимание последовательности этапов позволяет избежать типичных ошибок и добиться долговечности сооружений.
Центральным аспектом здесь выступает монтаж коробчатого габиона, который требует внимания к деталям на каждом шаге. В контексте разнообразных почвенных условий России, от торфяников в северных регионах до черноземов на юге, процесс адаптируют под локальные особенности, опираясь на опыт отечественных инженеров. Ниже мы разберем ключевые фазы, включая сравнения альтернатив, чтобы предоставить практические ориентиры для реализации проектов.
Начальная стадия: подготовка основания для коробчатых габионов
Подготовка основания лежит в фундаменте всей технологии устройства коробчатых габионов, определяя устойчивость к нагрузкам и внешним факторам в климате. Этот этап включает анализ участка, очистку и стабилизацию грунта, чтобы конструкция выдерживала морозные пучения и осенние дожди. Согласно рекомендациям Росстроя, предварительная геологическая оценка обязательна для объектов свыше 50 квадратных метров, что помогает выявить слабые слои и спланировать меры усиления.
Процесс начинается с разметки территории по проекту, где используют лазерные уровни для точного определения уровней и уклонов. Удаляют плодородный слой на 20-40 сантиметров, избавляясь от растительности и мусора, чтобы предотвратить гниение и сдвиги. В песчаных грунтах, добавляют цементную стабилизацию для повышения плотности, достигая коэффициента уплотнения не менее 0,95 по ГОСТ 22709-95. Укладка геомембраны или геотекстиля предотвращает миграцию мелких частиц, продлевая эксплуатацию на годы.
Для сравнения методов подготовки основания рассмотрим два основных подхода: ручной и автоматизированный. Критерии оценки охватывают цену работ, удобство применения, надежность результата и производительность. Такой анализ позволяет выбрать вариант в зависимости от бюджета и масштаба.
- Ручной метод: Цена — от 500 до 1200 рублей за кубометр грунта; удобство — оптимально для малых участков в городской среде; надежность — зависит от опыта рабочих, но обеспечивает точность; производительность — 10-20 кубометров в день.
- Автоматизированный метод с техникой: Цена — 3000-6000 рублей за смену; удобство — подходит для протяженных объектов; надежность — высокая благодаря виброплитам и экскаваторам; производительность — 100-200 кубометров в день.
Ручной подход выделяется доступностью и минимальным воздействием на окружающую среду, но уступает в скорости для крупных работ. Автоматизированный вариант гарантирует равномерность, хотя требует координации с подрядчиками. Из наблюдений следует, что для частных домовладений ручной метод экономит средства, а для промышленных дамб автоматизация оправдана масштабом.
"Правильная подготовка основания гарантирует, что габионы станут надежным барьером против эрозии без дополнительных вложений."
Инженер-гидротехник для журнала "Строительство и архитектура"

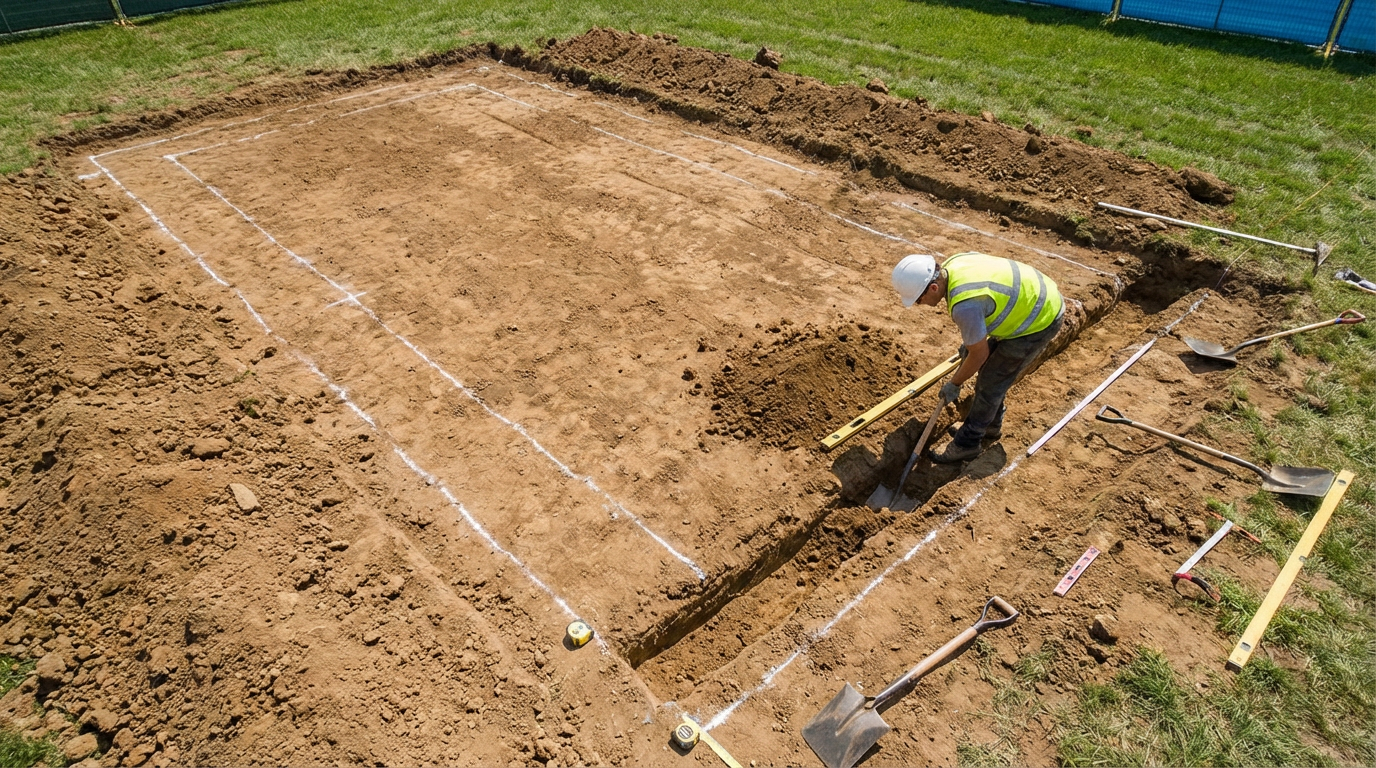

Схема этапов подготовки грунта перед монтажом габионов.
После выемки грунта формируют подушку из щебня фракции 20-40 мм толщиной 10-20 сантиметров, которую уплотняют послойно для распределения веса. В зонах с высоким содержанием влаги, интегрируют дренажные системы с трубами диаметром 100 мм. Финальная проверка уровня с помощью нивелира обеспечивает горизонтальность, минимизируя напряжения в сетке во время заполнения.
Сборка и соединение элементов коробчатых габионов
Переходя к этапу сборки, технология устройства коробчатых габионов фокусируется на формировании прочных ячеек из сетки, что обеспечивает целостность конструкции под нагрузкой. В российском производстве сетка изготавливается из оцинкованной или полимеропокрытой проволоки диаметром 2,7-4 мм, соответствующей ГОСТ Р 53397-2009, чтобы противостоять коррозии в условиях высокой влажности. Этот процесс включает развертывание рулонов, резку по размерам и фиксацию спиралями или клипсами, где точность влияет на распределение камней и общую стабильность.
Сначала выбирают конфигурацию ячеек — стандартные размеры 1x1x1 м или 1х0,5x0,5 м для мелких укреплений, адаптируя под проект. Развернутую сетку размещают на подготовленном основании, соединяя панели стальными спиралями диаметром 3 мм, которые вкручивают вручную или с помощью специального инструмента. В зонах повышенной нагрузки, таких как подпорные стены в горных районах, добавляют диафрагмы для разделения внутренних объемов, предотвращая деформацию. Важно соблюдать шаг соединений не более 10 см, чтобы избежать провисания под весом заполнителя.
Для оценки вариантов сборки рассмотрим ручную и полумеханизированную методы. Критерии включают стоимость оборудования, удобство в эксплуатации, надежность швов и скорость сборки. Такой обзор помогает ориентироваться в выборе для разных условий.
- Ручная сборка: Стоимость — 200-500 рублей за ячейку; удобство — высокое в ограниченном пространстве; надежность — хорошая при использовании качественных спиралей; скорость — 5-8 ячеек в час.
- Полумеханизированная сборка с пневмоинструментом: Стоимость — 1500-3000 рублей за комплект; удобство — подходит для линейных работ; надежность — повышенная за счет равномерного закручивания; скорость — 15-25 ячеек в час.
Ручная сборка предлагает гибкость и низкие затраты на старте, но может привести к неравномерным соединениям при усталости рабочих. Полумеханизированный метод ускоряет процесс и минимизирует ошибки, хотя требует обучения персонала. На практике для небольших ландшафтных объектов ручной вариант предпочтителен из-за простоты доступа, в то время как для протяженных берегоукрепительных работ полумеханизация снижает сроки на 40 процентов.
"Соединения в габионах — это невидимый каркас, от которого зависит вся нагрузочная способность конструкции в долгосрочной перспективе."
Эксперт по гидротехнике, публикация в "Вестнике инженерии"

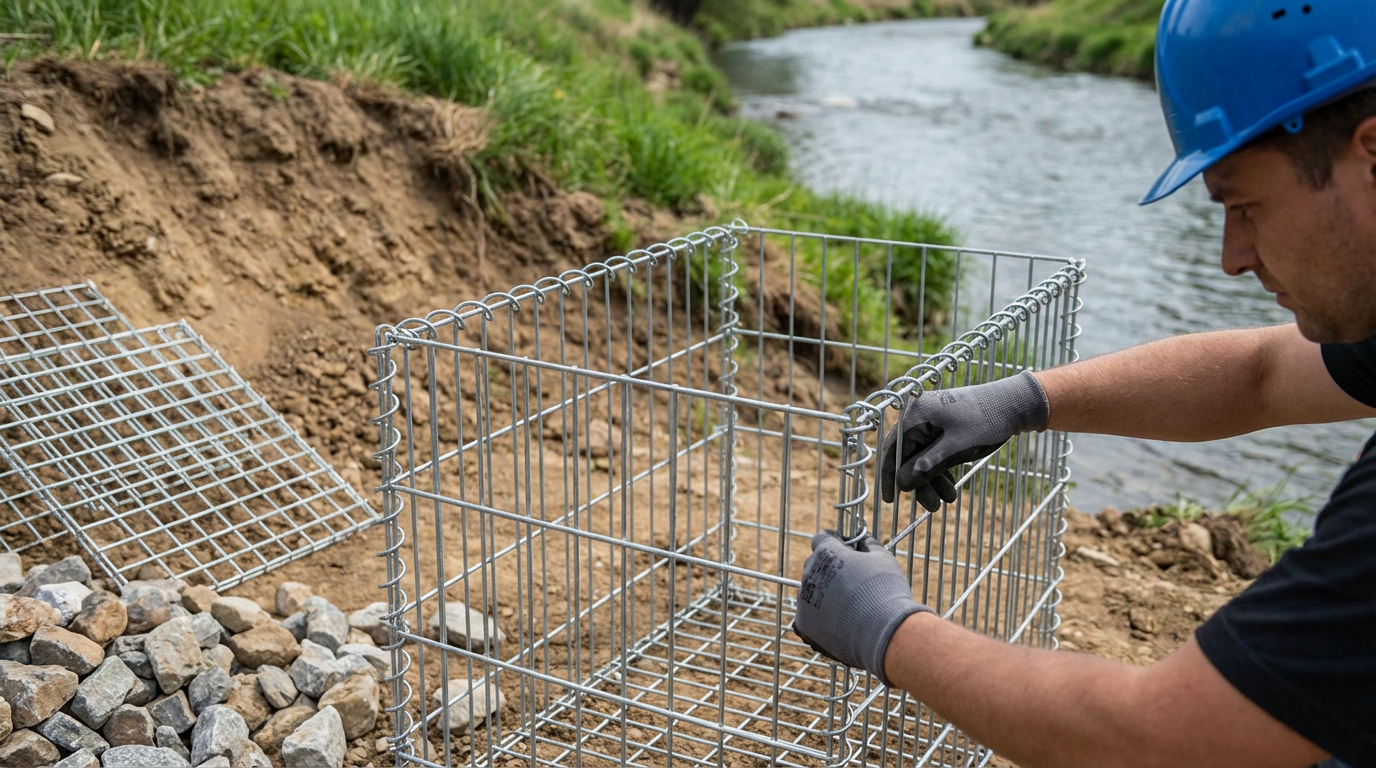

Процесс соединения панелей сетки спиралями перед заполнением камнями.
После сборки каркаса проверяют геометрию с помощью рулетки и уровня, корректируя отклонения до 2 см. В конструкциях с несколькими рядами нижний уровень усиливают анкерными стержнями длиной 1-2 м, забитыми в грунт для фиксации от сдвигов. Для эстетических проектов, как в парках, сетку предварительно обрабатывают антикоррозийным покрытием, устойчивым к УФ-излучению, что продлевает срок службы до 50 лет по нормам производителей.
Интеграция с дренажом на этом этапе включает размещение перфорированных труб внутри ячеек, соединенных с общей системой отвода. В почвах с низкой проницаемостью, характерных для центральной России, добавляют гравийные прослойки между рядами для улучшения фильтрации. Финализация сборки завершается временной фиксацией крышек, чтобы облегчить последующее заполнение без смещений.
| Материал | Стоимость (руб/кг) | Надежность | Удобство установки | Срок службы (лет) |
|---|---|---|---|---|
| Спирали оцинкованные | 150-200 | Высокая | Среднее | 30-40 |
| Клипсы пластиковые | 100-150 | Средняя | Высокое | 20-25 |
| Проволока вязальная | 100-150 | Высокая | Низкое | 40-50 |
Таблица иллюстрирует, что вязальная проволока обеспечивает максимальную прочность для критических зон, не требует сварочного оборудования, в отличие от клипс, удобных для быстрой работы. Выбор зависит от бюджета и условий: для стандартных применений оцинкованные спирали балансируют все параметры.
Заполнение коробчатых габионов камнями и контроль качества укладки
Ключевым этапом в технологии устройства коробчатых габионов выступает заполнение конструкций камнями, где равномерность распределения определяет гидравлическую стабильность и эстетический вид. В российских проектах камни подбирают по фракциям 80-150 мм, чтобы обеспечить 30-40 процентов пустот для дренажа, в соответствии с требованиями СП 58.13330.2012 по гидротехническим сооружениям. Этот процесс требует поэтапного внесения материала, начиная с нижних ячеек, чтобы избежать перекосов и обеспечить естественное оседание под собственным весом.
Выбор заполнителя начинается с оценки доступности местных ресурсов: часто используют речной гравий или известняк из карьеров , где цена за тонну не превышает 1500 рублей. Камни очищают от грязи и сортируют, исключая слишком мелкие фракции, которые могли бы забить поры. Заполнение ведут послойно, с высотой слоя 20-30 см, уплотняя вибрацией или легким тампонированием, чтобы минимизировать пустоты и повысить плотность до 1,6-1,8 т/м³. В многоярусных конструкциях верхние ряды фиксируют горизонтальными связями, предотвращая распирание боковых стенок.
Для сравнения альтернативных материалов заполнителя рассмотрим камень, бетонные блоки и геосинтетику. Критерии охватывают цену, удобство транспортировки, надежность в эксплуатации и экологичность. Это позволяет адаптировать выбор под конкретные задачи в российском ландшафте.
- Натуральный камень: Цена — 1000-2000 рублей/т; удобство — среднее, требует погрузчиков; надежность — высокая, естественная интеграция; экологичность — отличная, без вредных эмиссий.
- Бетонные блоки: Цена — 2500-4000 рублей/т; удобство — высокое для стандартных форм; надежность — хорошая, но подвержена трещинам; экологичность — средняя из-за цемента.
- Геосинтетические материалы: Цена — 3000-5000 рублей/м³; удобство — отличное, легковесные; надежность — зависит от климата, уязвима к УФ; экологичность — высокая, разлагаемая.
Натуральный камень лидирует в долговечности для прибрежных зон, где выдерживает соленую воду, но увеличивает логистические расходы. Бетонные блоки ускоряют монтаж в городских проектах, хотя их производство нагружает окружающую среду. Геосинтетика подходит для временных укреплений в лесных районах, предлагая легкость, но требует защиты от повреждений. На основе наблюдений, для постоянных сооружений в Центральном федеральном округе камень остается оптимальным по балансу свойств.
"Качество заполнения определяет, насколько габион станет частью экосистемы, пропуская воду без ущерба для структуры."
Специалист по ландшафтной инженерии, "Экология и строительство"

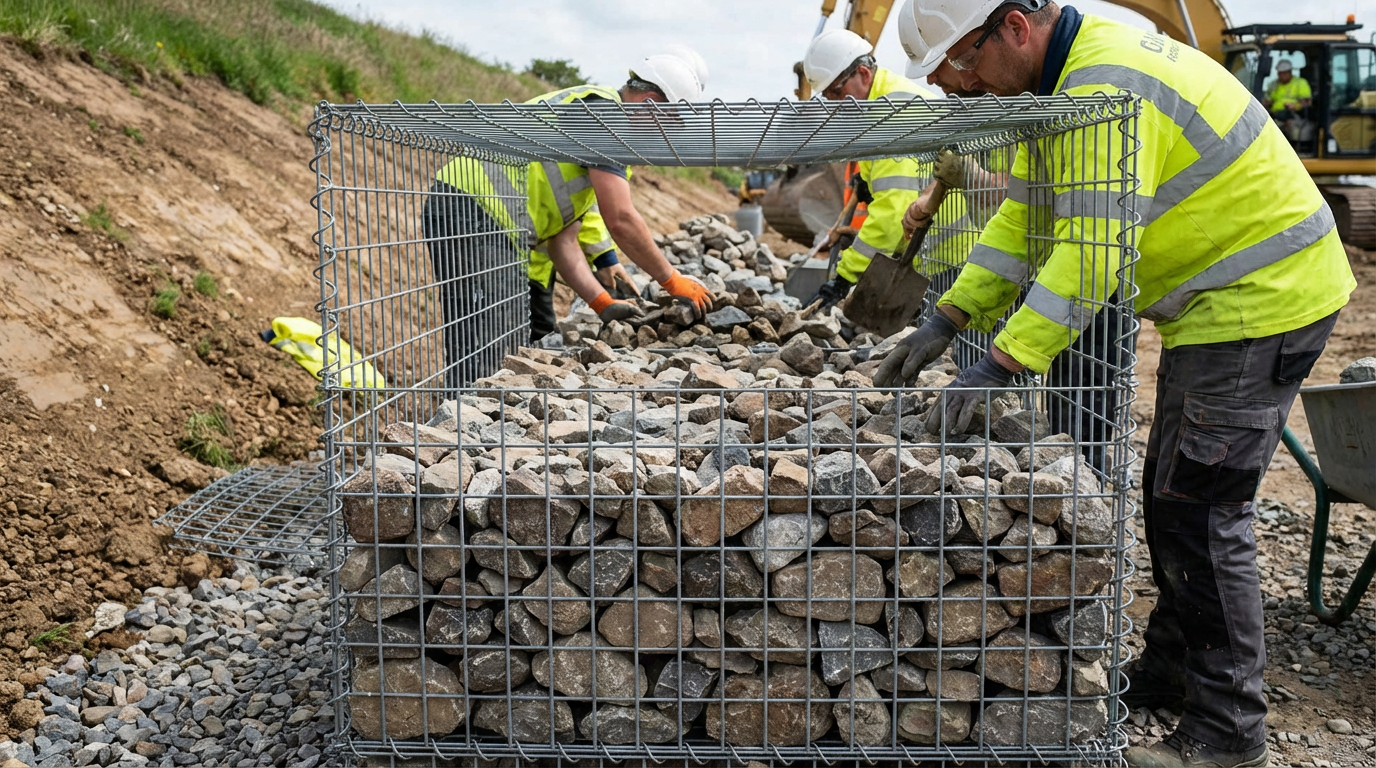

Этапы внесения и уплотнения камней в ячейки габиона для равномерной укладки.
Контроль качества укладки включает визуальный осмотр и измерения: плотность проверяют пробными выемками, а уклон — теодолитом, допуская отклонение не более 1 процента. В зонах с сейсмической активностью, как в Камчатском крае, добавляют армирующие стержни между слоями для поглощения вибраций. После заполнения устанавливают лицевые панели, фиксируя их двойными спиралями, и проводят гидравлические тесты, пропуская воду для оценки фильтрации.
Экологические аспекты на этом этапе подразумевают минимизацию отходов: излишки камня перерабатывают на месте или возвращают в карьер. Для повышения эстетики в рекреационных зонах, верхний слой формируют из цветных пород, гармонируя с ландшафтом. Финальный контроль фиксирует параметры в акте, обеспечивая соответствие нормам и готовность к последующему использованию.
Круговая диаграмма показывает доли использования различных заполнителей в гидротехнических работах.
Такая структура заполнения не только укрепляет почву, но и способствует восстановлению растительности: через пустоты прорастают корни, фиксируя конструкцию дополнительно. В итоге, правильная укладка минимизирует риски обрушения, особенно в периоды интенсивных осадков, типичных для европейской части России.
Эксплуатация и обслуживание коробчатых габионов
После завершения монтажа коробчатые габионы переходят в фазу эксплуатации, где регулярный мониторинг предотвращает деформации и продлевает срок службы до 50 лет в умеренном климате России. В гидротехнических сооружениях, таких как берегоукрепления на реках, осмотр проводят ежеквартально, фиксируя изменения в геометрии и состоянии покрытия сетки. Это включает визуальную проверку на наличие трещин в камнях или коррозии, с использованием простых инструментов вроде нивелира для контроля осадки не более 5 см в год.
Обслуживание фокусируется на очистке от растительности и осадков: в зонах с высокой влажностью, удаляют накопившийся ил щетками, сохраняя проницаемость. При необходимости дозаполняют пустоты мелким щебнем, избегая перегрузки. В сейсмически активных районах, ежегодно проверяют анкерные связи на ослабление, подтягивая их для поддержания целостности. Такие меры минимизируют риски, обеспечивая безопасность и эффективность конструкции в изменяющихся условиях.
Экономическая сторона эксплуатации включает низкие затраты: на 100 м² — около 5000 рублей в год на инспекции, что окупается за счет отсутствия капитального ремонта. Интеграция с растительностью усиливает естественную стабилизацию, где корни кустарников проникают в пустоты, снижая эрозию на 30 процентов по данным исследований.
Часто задаваемые вопросы
Как выбрать подходящий размер коробчатых габионов для берегоукрепления?
Размер коробчатых габионов подбирают исходя из глубины воды, скорости потока и типа грунта. Для мелких рек с скоростью до 1 м/с подходят ячейки 1x1x1 м, обеспечивая стабильность без чрезмерного веса. В более агрессивных условиях, как на горных реках, используют уменьшенные размеры 0,5x0,5x1 м для лучшей адаптации. Учитывайте нагрузку: общий вес конструкции должен превышать гидравлическое давление в 1,5 раза, согласно нормам. Рекомендуется консультация с инженером для расчета под конкретный участок, чтобы избежать перерасхода материалов.
Сколько времени занимает монтаж коробчатых габионов на объекте площадью 100 м²?
Время монтажа зависит от доступности техники и опыта бригады. Для стандартных условий с ручной сборкой и местным заполнителем требуется 3-5 дней для 100 м², включая подготовку основания и заполнение. С использованием погрузчиков и полумеханизированных инструментов срок сокращается до 1-2 дней. Факторы, влияющие на продолжительность: рельеф местности и погода — в дождливый сезон добавьте 20-30 процентов времени на сушку. Полный цикл с контролем качества завершается актом приемки.
- Подготовка: 4-8 часов.
- Сборка: 1-2 дня.
- Заполнение: 1 день.
Можно ли использовать коробчатые габионы в ландшафтном дизайне?
Да, коробчатые габионы идеально подходят для ландшафтного дизайна, создавая естественные элементы вроде подпорных стенок или декоративных барьеров. В парках и садовых участках их заполняют цветными камнями или интегрируют с растениями, пропуская корни через пустоты для зеленого эффекта. Важно выбрать сетку с полимерным покрытием для эстетики и защиты от ржавчины. В российских проектах, таких как благоустройство, они сочетают функциональность с красотой, повышая ценность территории без вреда экологии.
Как защитить габионы от коррозии в соленой воде?
Для защиты от коррозии в соленой воде, применяют сетку с гальваническим оцинкованием толщиной не менее 250 г/м² или покрытием из ПВХ толщиной 0,5 мм. Дополнительно устанавливают геотекстильные барьеры внутри для фильтрации солей. Регулярная инспекция раз в полгода позволяет своевременно выявлять повреждения, с заменой локальных элементов. Такие меры обеспечивают срок службы 40-50 лет, минимизируя влияние агрессивной среды на металлические компоненты.
Какие преимущества коробчатых габионов перед бетонными конструкциями?
Коробчатые габионы превосходят бетон по гибкости и экологичности: они поглощают удары волн без трещин, пропускают воду для предотвращения подмывов и интегрируются с природой, способствуя росту растений. Стоимость ниже на 20-30 процентов за счет местных материалов, а монтаж проще без тяжелой техники. В отличие от бетона, требующего форм и отверждения, габионы собирают на месте, сокращая сроки. Однако в зонах экстремальных нагрузок бетон может быть прочнее, поэтому выбор зависит от проекта.
| Параметр | Габионы | Бетон |
|---|---|---|
| Гибкость | Высокая | Низкая |
| Экологичность | Отличная | Средняя |
| Стоимость | Низкая | Высокая |
Итог
В статье рассмотрены ключевые этапы работы с коробчатыми габионами: от выбора материалов и конструкции до монтажа, заполнения камнями, эксплуатации и ответа на распространенные вопросы. Эти сооружения сочетают надежность, экологичность и экономичность, идеально подходя для гидротехнических и ландшафтных задач в различных регионах России. Их гибкость позволяет адаптироваться к сложным условиям, минимизируя эрозию и интегрируясь с природой.
Для успешного применения рекомендуется начинать с тщательного анализа участка, подбора сертифицированных материалов и привлечения квалифицированных специалистов для расчета нагрузок. Регулярное обслуживание и контроль качества обеспечат долговечность конструкций, а учет местных ресурсов снизит затраты. Не забывайте о экологических аспектах, чтобы сохранить гармонию с окружающей средой.
Примените полученные знания в своем проекте прямо сейчас: оцените возможности габионов для укрепления берегов или благоустройства территории и обратитесь к профессионалам для реализации. Это инвестиция в безопасность и красоту вашего пространства — действуйте, чтобы защитить природу эффективно и устойчиво!
