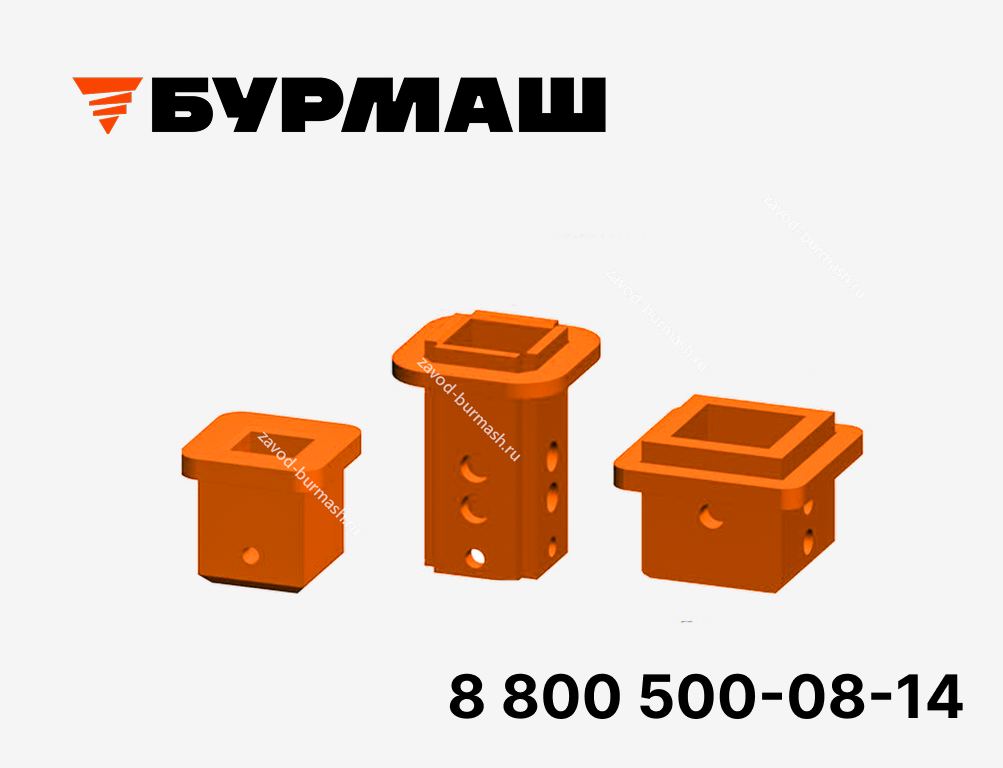

В роторном бурении усилие от привода проходит через несколько элементов силовой цепи, прежде чем достигнет рабочего органа на забое. Ротор вращает Келли-штангу, а уже от нее момент должен быть передан шнеку, ковшебуру, колонковому буру или другой оснастке. При этом соединение испытывает не только постоянное вращение, но и осевые, переменные и ударные нагрузки, особенно при проходке плотных прослоек. Связующим узлом между штангой и рабочим органом служит келли бокс. От его соответствия присоединительным размерам зависит надежность передачи момента и возможность быстро менять инструмент по мере изменения геологических условий.
Как работает соединение
Келли-штанга передает вращение от ротора буровой установки вниз по колонне. Келли-бокс принимает этот момент и передает его на установленный буровой инструмент. Одновременно узел воспринимает осевые нагрузки, возникающие при внедрении режущей части в грунт и подъеме инструмента из скважины.
Такая схема позволяет использовать одну буровую установку с разными рабочими органами. Например, при проходке связных и сыпучих грунтов может применяться ковшебур, в более плотных породах - колонковый бур, а для разработки грунта и его подъема по спирали - шнек. Замена рабочего органа выполняется через однотипное присоединение к Келли-штанге.
Почему геометрия Келли-бокса важна
Соединительный узел работает под значительными переменными нагрузками. Если его посадочные размеры не соответствуют хвостовику инструмента или штанге, появляются люфты, перекосы и ударные нагрузки. Это ускоряет износ сопрягаемых деталей и снижает точность передачи вращения.
При подборе учитывают тип Келли-штанги, форму и размер присоединения, параметры бурового инструмента и крутящий момент установки. Важно и состояние фиксирующих элементов: соединение должно надежно удерживать рабочий орган, но при этом позволять его замену без сложных демонтажных операций.
Где Келли-бокс особенно важен
Значение этого узла возрастает при роторном бурении глубоких скважин и работе в неоднородном разрезе, когда по мере проходки приходится менять инструмент. При переходе от мягкого грунта к плотной прослойке бурильщик может заменить шнек или ковшебур на более подходящий рабочий орган, сохранив ту же Келли-штангу.
Сам по себе Келли-бокс грунт не разрушает, однако от него зависит передача энергии между приводом и режущим инструментом. Поэтому его рассматривают не как вспомогательную деталь, а как часть силовой цепи буровой установки. Правильно подобранный и исправный узел помогает снизить ударные нагрузки, исключить лишние люфты и обеспечить устойчивую работу инструмента на забое.
